Консольное подключение к коммутаторам и маршрутизаторам

При размещении или аренде нескольких серверов или стоек мы предоставляем клиентам возможность арендовать или разместить в наших дата-центрах свои собственные коммутаторы, маршрутизаторы или другое сетевое оборудование. Для первоначальной настройки или обновления прошивки часто требуется доступ к консоли устройства, который можно получить, подключив специальный кабель к COM-порту (или USB-порту) сервера с одной стороны и к консольному порту коммутатора или маршрутизатора — с другой.

Для успешного подключения к устройству необходимо знать параметры настройки консольного порта. Эту информацию можно получить в официальной документации либо на сайте производителя: Cisco Catalyst, Cisco Nexus, Dell, D-Link, Extreme Networks, Huawei, HPE, MikroTik и др.

Самые распространённые варианты указаны в таблице ниже. Как правило, они подходят к большинству устройств.

Параметр Значение
Baud rate 9600/115200
Data bits 8
Parity none
Stop bits 1
Flow control none / (Xon/Xoff)

Ниже рассмотрены варианты подключения с помощью утилит в разных операционных системах.

Windows

Для подключения к оборудованию по консольному порту можно воспользоваться популярной утилитой Putty.

Putty — простой в установке и использовании, свободно распространяемый клиент для различных протоколов удалённого доступа, включая подключение через последовательный (COM) порт.

Официальный сайт, документация и ответы на часто задаваемые вопросы.

На скриншотах ниже показаны настройки программы для подключения по консольному порту — в нашем примере приведены параметры для оборудования Cisco.

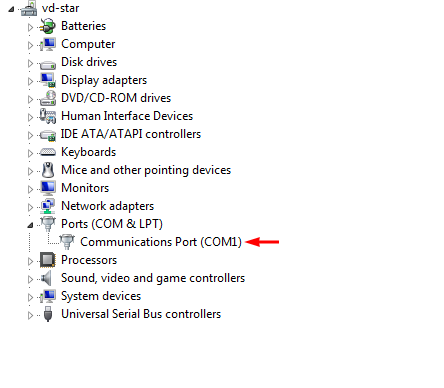

Перед подключением необходимо определить номер порта в ОС, номер определяется в диспетчере устройств в разделе Ports (COM & LPT).

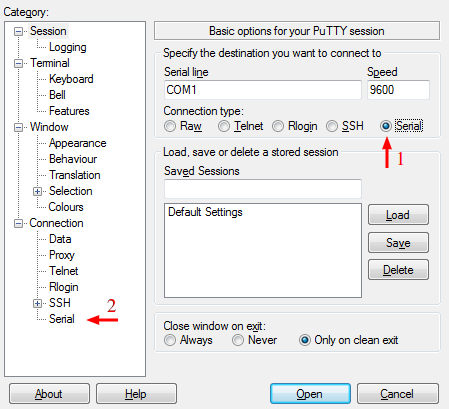

Шаг 1: Выбрать тип подключения (Connection type): Serial и ввести номер порта (Serial line), в примере: COM1. Перейти в категорию (Category) Serial для установки параметров подключения.

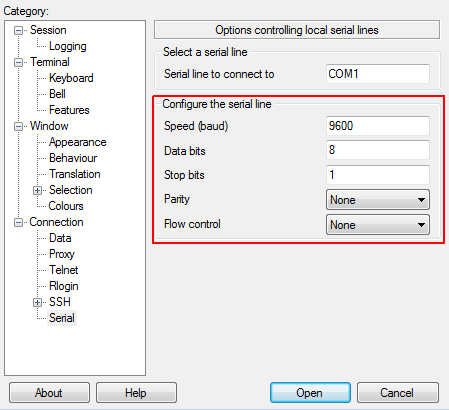

Шаг 2: Настройка параметров подключения:

  • Bits per sec: 9600
  • Data bits: 8
  • Parity: none
  • Stop bits: 1
  • Flow control: none

После настройки параметров подключения — нажать Open и можно приступать к настройке оборудования.

Linux

В Linux можно воспользоваться утилитой Minicom.

Minicom — текстовая утилита управления модемным подключением в UNIX-подобных ОС, эмулятор терминала.

Официальный сайт проекта и документация.

Программа обычно входит в стандартные репозитории популярных дистрибутивов, устанавливается просто:

В Debian / Ubuntu:

sudo apt-get install minicom

В Red Hat / Centos:

sudo yum -y install minicom

Перед запуском необходимо определить название последовательного порта в системе:

dmesg | grep tty

Как правило, последовательный порт называется /dev/ttyS[0-9], в случае использования USB — /dev/ttyUSB[0-9]

Шаг 1: Первый запуск, настройка:

sudo minicom -s

Утилита интерактивная, для навигации по меню необходимо использовать стрелки.

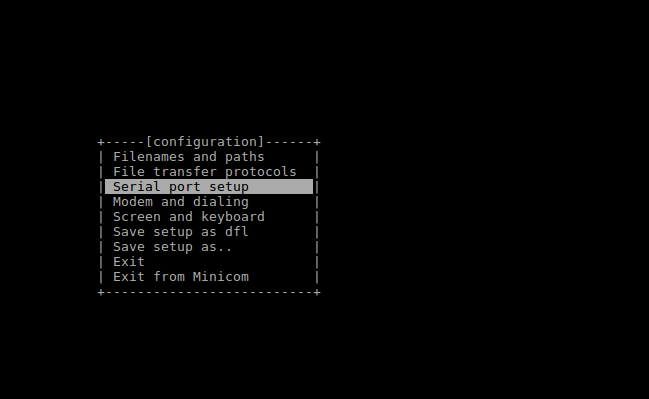

Шаг 2: Перейти в раздел настройки параметров последовательного порта:

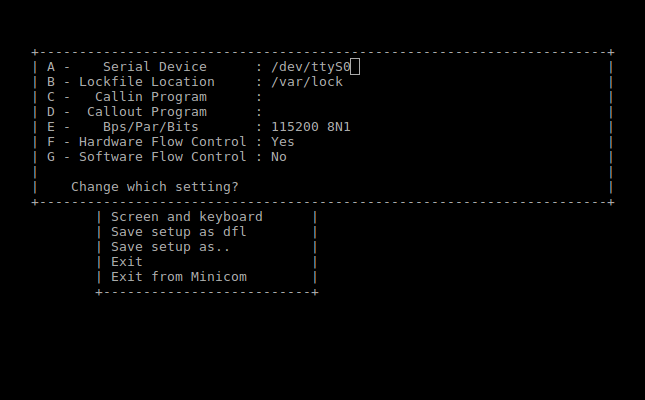

Шаг 3: Нажать A и ввести название последовательного порта:

Шаг 4: Нажать E для входа в меню установки параметров скорости и чётности. Нажать C для выбора скорости 9600 либо кнопками A и B выбрать требуемую скорость.

Подтвердить скорость и нажать Enter:

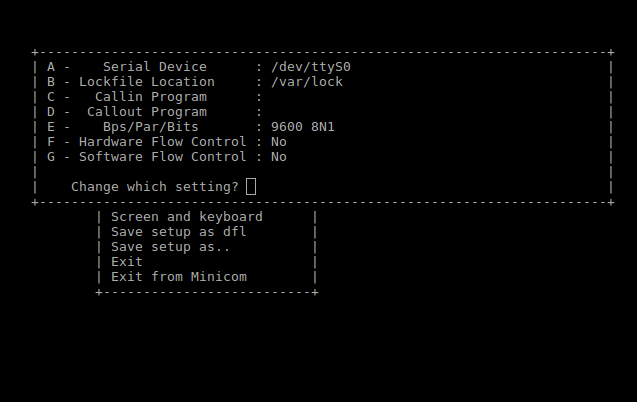

Шаг 5: После настройки параметры должны выглядеть, как показано на скриншоте ниже. Дополнительно клавишей F можно отключить аппаратное управление потоком.

Шаг 6: Сохранить настройки в dfl-файл, нажать Exit и приступить к настройке оборудования. Для выхода из minicom использовать сочетание клавиш Ctrl+A Q или Ctrl+A X.

Справка: Ctrl+A Z.

Для последующих запусков программы с преднастроенными параметрами можно использовать:

sudo minicom
